GCAD3D – мультиплатформенный инженерный графический редактор для создания трехмерных чертежей с интегрированным 3D-OpenGL визуализатором.
Графический интерпретатор программы поддерживает преобразование NS-геометрии и NC-команд в трехмерные модели. Базовый функционал расширяется инсталляцией сторонних userprograms-плагинов. Имеется возможность импортировать/экспортировать STEP-, DXF-, VRML- и Iges-модели в интерфейс.
Функционал gCAD3D
- Считывает движения мыши и ассоциирует их с «чертежным карандашом» на экране;

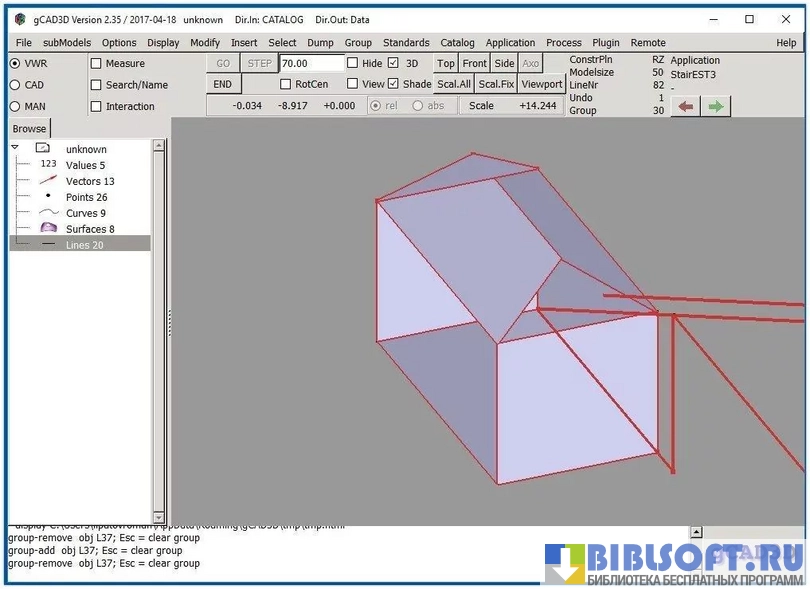

- Визуализирует трехмерную модель посредством технологии 3D-OpenGL;
- Преобразует (по запросу) NS-геометрию и в 3D-модели;
- Интерпретирует введенные NC-команды и изменяет чертеж соответственно команде;
- Проверяет «валидоность» авторизационных запросов удаленного терминала управления и, при успешной авторизации - обрабатывает поступающие с него команды;
- Импортирует трехмерные модели из STEP-, DXF-, VRML- и Iges-файлов;
- Экспортирует готовый чертеж в выбранном формате 3D-чертежа.
Особенности САПР
- Встроенный NC интерпретатор;
- Поддержка технологии 3D-OpenGL;

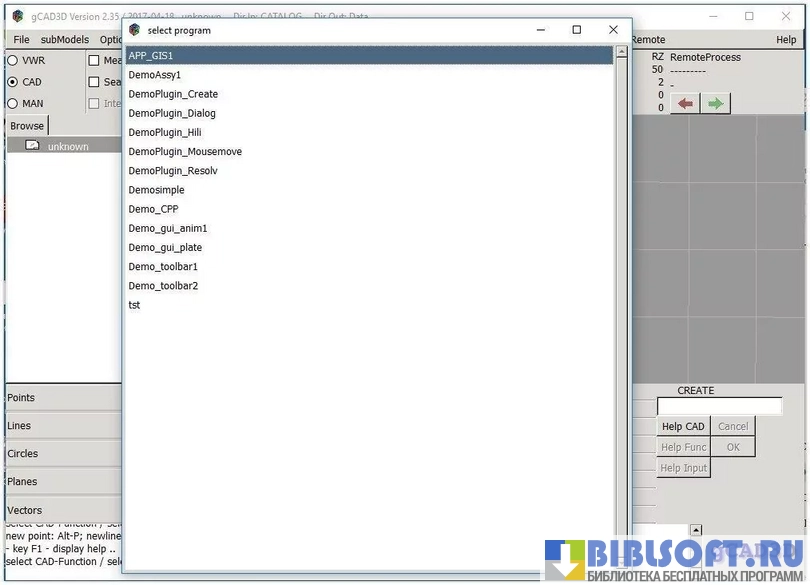

- Расширение базового функционала userprograms-плагинами;
- Возможность взаимодействия через удаленный терминал;
- Собственный конвертер STEP-, DXF-, VRML- и Iges-файлов;
- Легкость синхронизации рабочих клиентов и импортируемых/экспортируемых 3D-моделей между ОС «семейств» Windows и Linux.
Минусы
- Необходимость предустановки GLibC 2.3.3, OpenGL (Mesa) и GTK + 2 дистрибутивов в систему;
- Базовый функционал создания чертеже не соответствует отечественным номенклатурам – нужно ставить соответствующие плагины;
- Сторонние userprograms-плагины могут заразить систему вирусами.
